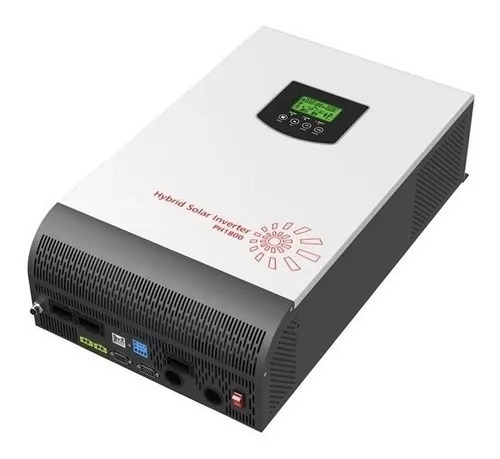

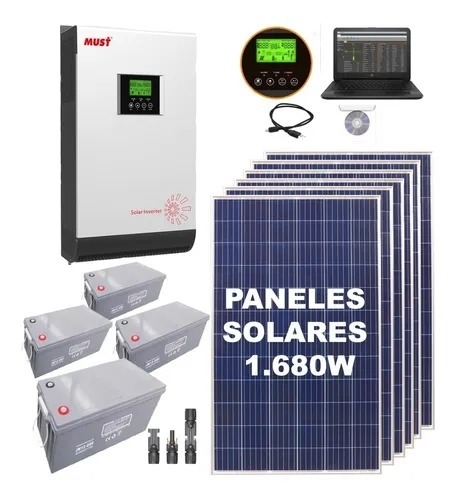

El presente Kit incluye: -1 Inversor MUST Hibrido 4kw Nominal / 8kw Pico Onda Pura c/Regulador MPPT 80A 48V incorporado (PH18-4048 PLUS) -6 Paneles Solares de 280w Calidad A -4 Baterías AGM/GEL 12V 100Ah de 10 años de vida útil 700 ciclos al 50% de descarga -6 Par de Conectores MC4 -1 Cable USB y PC software para monitoreo de la generación acumulada y en tiempo real. -1 Manual de Instrucciones para conectarlo Con este kit puede alimentar heladera, freezer, computadora, televisor, cargar celulares y usar electrodomésticos que consuman menos de 4000w nominales con picos de arranque de menos de 8000w Generación promedio: 6720wh diarios = 6,7 kwh diarios Almacenado en baterías: 4800wh = 4,8 kwh -Posibilidad de ampliacion a futuro (Paneles): hasta 15 paneles de 280w (hasta 16,8 kwh diario de generación) - con el mismo inversor -También se pueden poner hasta 3 inversores en paralelo, pudiendo llegar a 12kw nominales / 24kw pico y hasta 45 paneles de 280w (hasta 50,4 kwh diario de generación) -Posibilidad de ampliacion a futuro (Baterías): en 48V (de a 4 baterías de 12V) hasta lo que necesite de almacenamiento Consumos estimados de aplicaciones típicas: Heladera tipo frigobar eficiente: 0,3 kwh diarios Heladera con freezer eficiente: 0,8 kwh diarios 5 lamparas led de 8w x 6 horas: 0,24 kwh TV LED 32" 60w x 3 horas: 0,18 kwh Notebook 25w x 4 horas: 0,1 kwh Cargador de celular 15w x 2 horas: 0,03 kwh PC escritorio 150w x 4 horas: 0,6 kwh Bomba agua 1/2 HP x 1 hora: 0,4 kwh Ventilador 50w x 4 horas: 0,2 kwh Minicomponente 30w x 4 horas: 0,12 kwh Panel calefactor ecosol 500w x 2 horas: 1 kwh Pava electrica 1600w x 2 minutos: 0,05 kwh Horno electrico 1200w x 30 minutos: 0,6 kwh Estufa electrica 1500w x 1 hora: 1,5 kwh Aire acondicionado 3000 frigorias eficiente x 2 horas: 1,8 kwh Cafetera Nespresso 1400w x 5 minutos: 0,1 kwh Minipimer 300w x 20 minutos: 0,1 kwh Licuadora/Batidora 600w x 20 minutos: 0,2 kwh Este inversor de energía solar permite abastecer una vivienda en forma ininterrumpida ante antes cortes o ausencia de energía eléctrica de red externa y al mismo tiempo permite reducir el consumo eléctrico abasteciendo los consumos internos de la viviendo con energía solar, las baterías y energía de la red externa en forma simultanea. FUNCIONAMIENTO DEL SISTEMA El inversor abastecerá su vivienda con la energía solar disponible, de acuerdo a la capacidad instalada de paneles solares, y tomara de la red externa solo la energía faltante para cubrir su consumo en todo momento. Para lograr esto el inversor se sincroniza con la frecuencia de operación de la red externa. Ante un corte de suministro, en forma instantánea el sistema pasara al modo Solar+Batería, continuara abasteciendo los consumos preferentemente con energía solar si esta disponible y tomara del banco de baterías la energía faltante. Adicionalmente también se puede configurar el inversor/cargador multifunción para que inyectar la energía solar en la red externa cuando los consumos de la vivienda sean menores a la capacidad de generación de los paneles solares. MODOS DE FUNCIONAMIENTO Inversor híbrido = Off grid + Grid-tie + Grid interactive. * Función Off Grid Se utiliza para respaldo ante cortes de energía de red o para autogeneración en zonas sin energía de red. * Función Grid-tie Se utiliza para generación y venta de energía a la red externa. Se requiere la instalación de un medidor bidireccional por parte de la compañía de servicio eléctrico y la legislación local debe permitirlo. Para esto el inversor se sincroniza con la frecuencia de trabajo de la red externa. *Función Grid-Interactive Permite realizar el auto consumo de la energía generada en paneles en forma conjunta con energía de red externa sin pasar por el banco de baterías. Cuando la condición de la red externa es normal el sistema permite reducir el consumo mezclando la energía de paneles con la red externa. Para esto el inversor se sincroniza con la frecuencia de trabajo de la red externa. El Inversor viene con la posibilidad de configurar INYECCIÓN CERO desde el tablero (sin instalar componentes adicionales). No se requiere medidor bidireccional ni legislación especial ya que no se vende energía a la red externa. ---------Inversor MUST Hibrido 4kw / 8kw c/Regulador MPPT 80A 48V -------- - Salida de onda senoidal pura - Display LCD de configuración (modos de trabajo, corriente de carga, voltaje de carga, etc.) - Regulador solar MPPT de 80A incorporado eficiencia 98% - Operaciones múltiples: Grid-tie básico, Off-Grid, Grid-Interactive - Posibilidad de combinar energia solar, energia de red y energía de batería para alimentar los consumos de manera ininterrumpida - Prioridad de alimentación Paneles/Batería/Red configurable desde el display LCD - Monitoreo y protección contra sobrecarga, cortocircuito, descarga excesiva de baterías y sobretemperatura. - Función de arranque en frío - Alimentación de los consumos con paneles y batería en caso de corte de energía de red y auto conmutación cuando retorna la red - Puerto USB, RS485 para supervisión por software CD gratuito (INCLUIDO) - Monitoreo remoto WIFI por internet (OPCIONAL) - Operación en paralelo con hasta 3 unidades (OPCIONAL - Permite ampliar la potencia del inversor a futuro, hasta lograr 12 KW nominales 24 KW pico) - Compatibilidad con alimentación de red o grupo electrógeno - Cargador de batería integrado de alta eficiencia de 3 etapas, configurable según el tipo de batería utilizada - Sistema de batería de 48Vdc - Corrección del factor de potencia a 1.0 - Diseño sin transformador, liviano - Tiempo de transferencia <10ms - Alarmas y protecciones integradas - Incluye Manual de Instalación, Configuración y Funcionamiento Medidas del Inversor: 297.5*468*125 (Ancho x Alto x Profundidad en mm) Medidas del Embalaje: 638*395*241 (Ancho x Alto x Profundidad en mm) Peso Neto: 14 kg Peso Bruto: 16,4 kg ----------Panel Solar Policristalino 280w (60 celdas)----------- *Viene con los diodos INCLUIDOS dentro de la caja de conexión *Prueba de granizo (diámetro del granizo / velocidad de impacto): 25 mm / 23 m/s *Módulo libre de PID (degradación inducida de potencia) *Material anti PID *Tecnología celular anti-PID *Carga de viento de hasta 2400 Pa y carga de nieve pesada de hasta 5400 Pa *Excelente generación de energía en luz débil. *Certificado de sistema de gestión de calidad ISO 9001 y certificado de sistema de gestión ambiental ISO 14001. *OHSAS 18001 Normas internacionales de seguridad y salud laboral. *IEC 61215 y IEC 61730 nivel de certificación. Potencia Máxima: 280W Corriente de funcionamiento: 8.61A Voltaje de funcionamiento: 31,43V Corriente de cortocircuito: 9,14A Voltaje de apertura de circuito: 38,28V Eficiencia del modulo: 16,6% Tolerancia de potencia del modulo: 0/+3% Temperatura de operación: -40°C~+85°C Sistema de voltaje máximo: 1000V/1500V DC (IEC) Corriente nominal máxima del fusible: 15A Nivel de aplicación: A Tipo de celda: 156,75x156,75mm Policristalina Estructura celular: 60 (6x10) Dimensiones: 1640x992x35mm Peso: 18kg Cobertor frontal: 3.2mm vidrio templado Material de la carcasa: aleación de aluminio anodizado Caja de conexión: IP67, 3 diodos Cable: TUV (2Pfg1169:2007) 4.0mm2, -1100mm+1100mm Conector: MC4 ---------------Bateria AGM/GEL 12V 100Ah-------------------- -Tecnología AGM/GEL (Absorbed Glass Mat - Electrolito absorbido) -IMPORTANTE: NO SON BATERÍAS DE PLOMO-ÁCIDO ETIQUETADAS COMO “BATERÍA SOLAR” -Tienen una vida útil de 700 ciclos de carga-descarga al 50% de capacidad (las baterías de plomo-ácido suelen tener una vida útil inferior a 100 ciclos al 50%) -En caso de ser necesario, permiten descargar el 100% de su capacidad sin problemas. -No poseen ácido en estado líquido, habilitando que sean instaladas en cualquier posición sin riesgo a derrame. -No liberan gases al ambiente lo que permite que sean instaladas dentro de espacios habitados. CARACTERÍSTICAS TÉCNICAS Voltaje Nominal: 12V Capacidad nominal: 100Ah Diseño de vida: 10 años Terminal: M8 Material del Contenedor: ABS Resistencia interna a carga completa a 25 ° C: 5.0 mO Peso aproximado: 28.5 kg (62.8 lb) Max. Corriente de descarga: 1200A (5S)
